怎么分清圖紙中的高壓柜和低壓柜
  2022-5-26 下午 12:48:08

怎么分清圖紙中的高壓柜和低壓柜

作為電氣行業初學者,熟悉圖紙至關重要,高壓部分和低壓部分人很多剛入門的人難以分清。分清高低壓其實很簡單,以后有幾個方法工具/原料

  • 電氣配電系統圖紙
  • 記號筆/筆記本方法/步驟
  1. 看配電柜型號

    高壓柜常見的型號有 KYN系列  XGN系列 HXGN系列 GG1A   JYN GBC等等

    低壓柜常見的型號有 GGD  MNS GCS  GCK  XL PZ JXF等等

    怎么分清圖紙中的高壓柜和低壓柜



  2. 看額定電壓

    國家電力公司發布的《電業安全工作規程》中是這樣規定的:設備電壓在1000V一下為低壓;設備電壓在1000V及以上為高壓。

    常見的高壓柜一般為 6KV 10KV 35KV

    常見的低壓柜一般為380V

    怎么分清圖紙中的高壓柜和低壓柜




  3. 看柜內電器元件

    高壓柜一般配真空斷路器 負荷開關 隔離開關 傳感器等

    低壓柜一般配萬能式斷路器 塑殼斷路器 刀開關 C45等

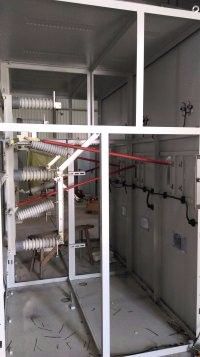

    怎么分清圖紙中的高壓柜和低壓柜




  4. 有無無功補償柜

    一般的系統中低壓側必須配無功補償柜

    高壓柜沒有補償柜,都配在低壓側

    怎么分清圖紙中的高壓柜和低壓柜




  5. 看配電柜的組成

    高壓柜系統一般由 進線柜 計量柜(可無) PT柜 出線柜 組成

    低壓柜系統一般由 進線柜 出線柜 電容柜 組成 或者三種裝在一臺柜子里面

    怎么分清圖紙中的高壓柜和低壓柜



  6. 6

    看圖紙文字說明

    一般配電系統設計圖紙都有詳細的文字說明,看一下就一目了然

    怎么分清圖紙中的高壓柜和低壓柜
    END
